JTAG 信号

uDaisy-chained(菊花链) JTAG

JTAG 允许将多个目标（芯片）以菊花链形式连接，并且它们都可以通过单个 JTAG 测试访问端口进行控制。第一个设备的 TDO 连接到第二个设备的 TDI，而 TMS、TCK 和 TRST 是并行的。菊花链连接多个芯片（均具有 JTAG 功能）的好处在于，您可以通过电路板上的单个连接器测试所有不同的设备。

JTAG 接口

uJTAG接口识别

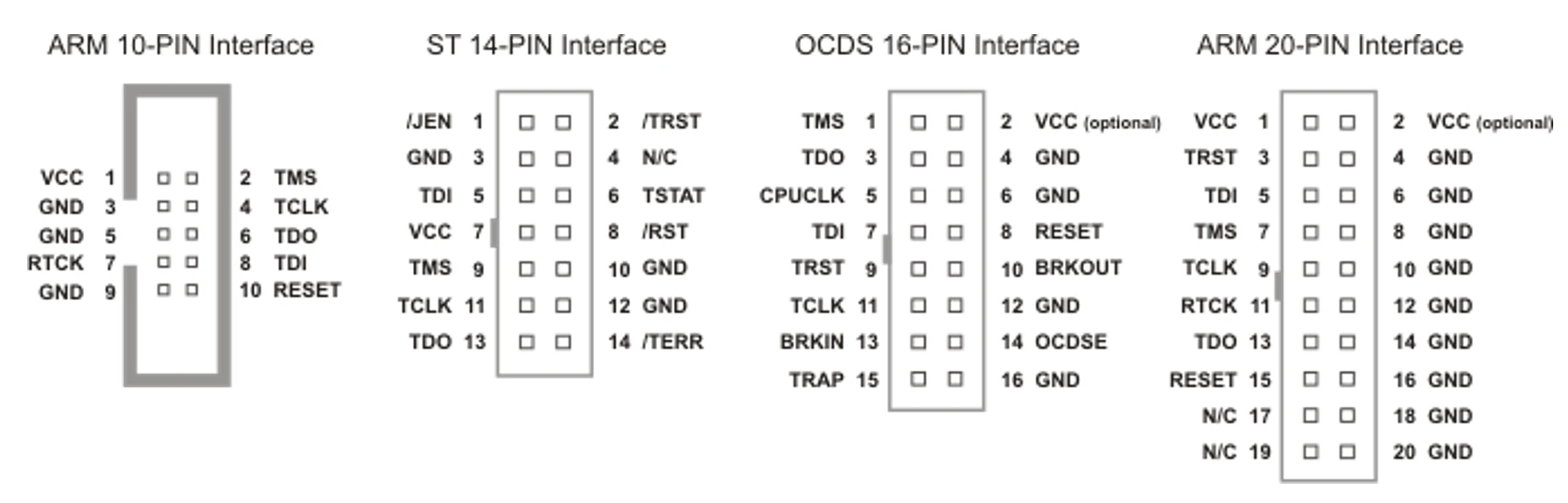

在许多情况下，JTAG 引脚在单个接头上分出，并遵循由两行组成的引脚排列，一些常见的接头是 2x5、2x7、2x8 或 2x10 引脚接口。

UART 接口概述

串行通讯程序

使用UART转USB模块正确连接UART接口并插入您的计算机，启动您最喜欢的串行通信程序。

Linux/Mac

•minicom: https://linux.die.net/man/1/minicom

•screen: https://linux.die.net/man/1/screen

Windows

•PuTTY: https://www.putty.org/
